電氣火災監控系統的構成及功能分析

發布時間：2025-04-26 14:58:48 丨 文章來源：海灣電氣火災 | 作者：http://www.yhcare.cn/丨 瀏覽次數：135

電氣火災，作為一種常見的安全隱患，因其突發性強、蔓延速度快、危害性大的特點，始終是安全管理工作中的重點關注對象。為有效預防和控制電氣火災的發生，電氣火災監控系統應運而生。該系統通過實時監測電氣線路的關鍵參數，及時發現潛在的火災隱患，并發出預警，為人員疏散和消防救援爭取寶貴時間。本文將詳細闡述電氣火災監控系統的構成，并分析其各項組件的功能，以便更全面地理解其在電氣安全領域的重要性。

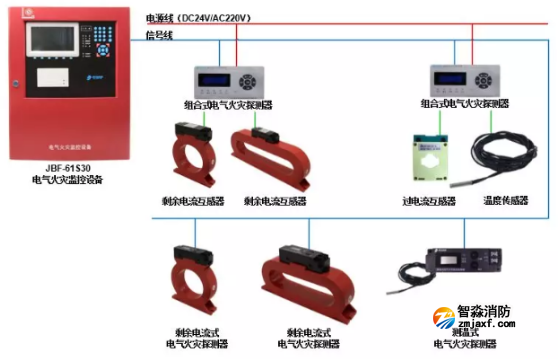

一個完整的電氣火災監控系統通常由以下幾個核心部分組成：前端探測設備、監控主機、通訊網絡、終端顯示設備以及必要的電源和輔助設備。這些組件協同工作，構成一個完整的、可遠程監控和管理的電氣火災預警體系。

1. 前端探測設備：感知電氣線路的異常變化

前端探測設備是電氣火災監控系統的“感覺器官”，負責實時監測電氣線路中的關鍵參數，如剩余電流、溫度、過電流、過電壓等。其主要包括以下幾類傳感器：

• 剩余電流互感器（Residual Current Transformer, RCT）： 剩余電流，也稱為漏電流，是指在線路絕緣老化、破損等情況下，通過非正常路徑流出的電流。剩余電流互感器通過檢測零序電流的大小來判斷線路是否存在漏電風險。當剩余電流超過設定的閾值時，傳感器會向監控主機發出報警信號。剩余電流互感器的精度和量程直接影響到系統對漏電故障的檢測能力。

• 溫度傳感器： 溫度升高是電氣火災發生的重要征兆之一。溫度傳感器通常安裝在電氣設備或線路的關鍵部位，如電纜接頭、開關柜內部、配電箱等，實時監測這些部位的溫度變化。目前常用的溫度傳感器包括熱敏電阻、熱電偶、半導體溫度傳感器等，根據不同的應用場景選擇合適的類型。當溫度超過設定的閾值時，傳感器會向監控主機發出報警信號，提醒相關人員及時排查故障原因。

• 過電流保護器或電流互感器配合過電流繼電器： 過電流是指電氣線路中電流超過額定值的情況，這可能是由于短路、過載等原因造成的。過電流保護器或電流互感器配合過電流繼電器可以檢測線路中的電流大小，當電流超過設定值時，能及時切斷電源，防止線路過熱引發火災。這類設備通常已經集成在配電系統中，可以將其報警信號接入電氣火災監控系統，實現更全面的監控。

• 電壓傳感器： 電壓異常，包括過電壓和欠電壓，也可能導致電氣設備運行異常，甚至引發火災。電壓傳感器用于實時監測電氣線路中的電壓值，當電壓超過或低于設定范圍時，會向監控主機發出報警信號，提醒相關人員及時處理。

以上這些前端探測設備采集到的數據，經過信號處理后，通過通訊網絡傳輸到監控主機。傳感器本身的性能，如靈敏度、精度、穩定性等，是保證整個系統可靠運行的關鍵因素。

2. 監控主機：系統的“大腦”

監控主機是電氣火災監控系統的核心，相當于整個系統的“大腦”。它負責接收來自前端探測設備的各種信號，進行數據處理、分析和判斷，并根據預設的報警邏輯，發出相應的報警指令。監控主機通常具備以下功能：

• 數據采集與處理： 監控主機需要能夠接收來自不同類型傳感器的數據，并進行數據清洗、轉換和存儲。它需要對原始數據進行分析，提取有效信息，并將其轉換為易于理解和顯示的格式。

• 報警判斷與聯動： 監控主機根據預設的報警閾值，對采集到的數據進行判斷，當某個或多個參數超過設定的范圍時，觸發報警機制。報警機制可以包括聲光報警、短信通知、郵件通知等。此外，監控主機還可以實現報警聯動功能，例如在報警發生時，自動切斷電源、啟動消防設備等。

• 數據存儲與查詢： 監控主機需要能夠存儲大量的歷史數據，以便用戶進行查詢和分析。通過對歷史數據的分析，可以了解電氣線路的運行狀態，發現潛在的故障隱患，并采取相應的預防措施。

• 系統管理與維護： 監控主機提供用戶友好的管理界面，方便用戶進行系統配置、參數設置、設備管理等操作。同時，監控主機還需要具備自診斷功能，能夠及時發現系統自身的故障，并進行修復。

• 通訊協議的支持： 監控主機需要支持多種通訊協議，如Modbus、TCP/IP等，以便與不同的前端探測設備和終端顯示設備進行通訊。

監控主機的性能直接決定了整個系統的運行效率和穩定性。一個高性能的監控主機能夠處理大量的數據，快速做出反應，并提供可靠的報警信息。

3. 通訊網絡：信息傳遞的“橋梁”

通訊網絡是電氣火災監控系統的信息傳遞通道，負責將前端探測設備采集到的數據傳輸到監控主機，并將監控主機的指令發送到終端顯示設備。通訊網絡的選擇需要根據實際的應用場景和需求進行考慮，常見的通訊方式包括：

• 有線通訊： 有線通訊通常采用RS-485、以太網等通訊協議。RS-485具有抗干擾能力強、傳輸距離遠的優點，適用于工業環境；以太網具有傳輸速度快、帶寬大的優點，適用于數據量大的應用場景。

• 無線通訊： 無線通訊通常采用ZigBee、Wi-Fi、GPRS等通訊方式。ZigBee具有功耗低、網絡容量大的優點，適用于大規模無線傳感器網絡；Wi-Fi具有傳輸速度快的優點，適用于局域網環境；GPRS具有覆蓋范圍廣的優點，適用于遠程監控。

通訊網絡的可靠性和穩定性直接影響到整個系統的數據傳輸質量。在選擇通訊方式時，需要考慮環境因素、傳輸距離、數據量、成本等因素。

4. 終端顯示設備：信息呈現的“窗口”

終端顯示設備是電氣火災監控系統的人機交互界面，負責將監控主機處理后的數據以直觀的方式呈現給用戶。終端顯示設備可以包括：

• 本地顯示屏： 本地顯示屏通常安裝在配電室或控制室等場所，實時顯示電氣線路的運行狀態、報警信息等。

• 遠程監控平臺： 遠程監控平臺通過互聯網或局域網連接到監控主機，用戶可以通過電腦或手機等設備隨時隨地查看電氣線路的運行狀態、報警信息、歷史數據等。

• 聲光報警器： 聲光報警器用于在報警發生時，發出聲音和光信號，提醒相關人員注意。

終端顯示設備需要提供用戶友好的操作界面，方便用戶進行數據查詢、參數設置、設備管理等操作。

5. 電源和輔助設備：保障系統穩定運行

除了以上核心組件外，電氣火災監控系統還需要配備必要的電源和輔助設備，以保證系統的穩定運行。這些設備包括：

• 備用電源： 備用電源用于在主電源斷電時，為系統提供電力供應，保證系統能夠繼續正常運行。

• 防雷設備： 防雷設備用于防止雷擊對系統造成損壞。

• 接地系統： 接地系統用于保證系統的電氣安全。

電氣火災監控系統是一個 系統，其有效運行依賴于各個組件的協同工作。通過前端探測設備實時監測電氣線路的關鍵參數，監控主機進行數據處理和報警判斷，通訊網絡負責數據傳輸，終端顯示設備將信息呈現給用戶，電源和輔助設備保證系統的穩定運行。

隨著科技的不斷發展，電氣火災監控系統也在不斷完善和升級。例如，人工智能技術的引入，使得系統能夠更智能地分析數據，更準確地判斷火災風險；物聯網技術的應用，使得系統能夠更方便地實現遠程監控和管理�？梢灶A見，在未來，電氣火災監控系統將在預防和控制電氣火災方面發揮越來越重要的作用，為保障人民生命財產安全做出更大的貢獻。

為了更好地發揮電氣火災監控系統的作用，在實際應用中需要注意以下幾點：

• 選擇合適的設備： 根據實際的應用場景和需求，選擇合適的傳感器、監控主機、通訊方式等設備。

• 合理安裝和調試： 按照規范要求進行設備的安裝和調試，確保系統能夠正常運行。

• 定期維護和檢修： 定期對系統進行維護和檢修，及時發現和處理潛在的故障隱患。

• 加強人員培訓： 加強對相關人員的培訓，提高他們對系統的操作和維護能力。

只有這樣，才能充分發揮電氣火災監控系統的作用，有效地預防和控制電氣火災的發生，保障人民生命財產安全。
